【眼鏡培訓學校整理】你不知道的樹脂鏡片的生產過程

作者：視普泰眼鏡培訓學院點贊：4次瀏覽：309次時間：2018-09-21

1947年世界上第一副樹脂光學鏡片在美國誕生，從此視光產業揭開了全新的篇章，這些看似熟悉的鏡片到底是如何制作出來的呢

樹脂鏡片的生產工藝主要分為：現成鏡片和車房鏡片，前者是批量生產，后者是根據特定處方一對一定制，今天我們先聊聊現成鏡片的生產過程

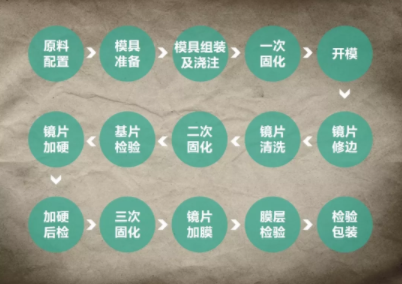

批量生產的普通單光鏡片，也就是俗稱的現成片，基本流程如下：

原料配置車間主要進行的是單體及輔料的配置，不同折射率所需要的原料單體不同。目前，國內眼鏡行業的樹脂鏡片原料很大程度上依賴進口，包括美國PPG工業、日本三井化學、韓國KOC Solution等都是樹脂鏡片原料的主要供應商。

在配料的同時還要加入輔料，如UV粉、調色劑、抗氧化劑等。這就像名廚的獨家秘方，即使使用相同的原材料，在這個環節產生的差異就會影響最終成品的品質。

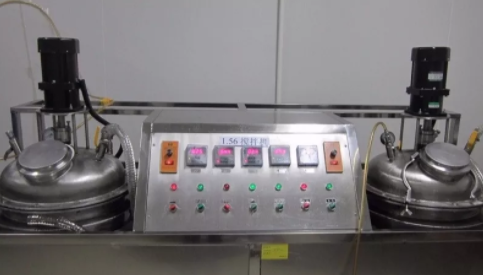

由精密的單體配置過濾系統進行抽真空、排氣等，調配好的單體輸出到分儲料罐，攪拌一定時間傳入澆注桶，排料抽真空后投入使用。

樹脂鏡片采用兩副模具來制造。

我們簡單理解一下：如果鏡片外表面對應的模具屈光度是+2.00D，鏡片內表面對應的模具屈光度是-4.00D，那么兩個模具合成制造出的鏡片就是+2.00+（-4.00）=-2.00D。（實際工作中以模具工作面彎度來表示）

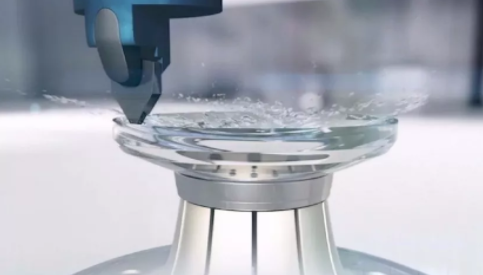

模具是使用更高精密度的車房設備，通過粗磨、精磨、拋光、鋼化等多道工藝制造的。

模具為玻璃材料，因?yàn)槠淙埸c(diǎn)較高。模具分為A模和B模，根據不同生產計劃和模具配比，將干凈的模具以不同的方式組合：

▌模具組裝：

第①種是膠圈法；采用人工合模，膠圈采用可塑的、彈性好的耐溫高分子材料，可循環使用。

第②種是膠帶法；采用機器合模，特殊膠帶使用壽命僅一次，所以成本較高。

▌澆注：

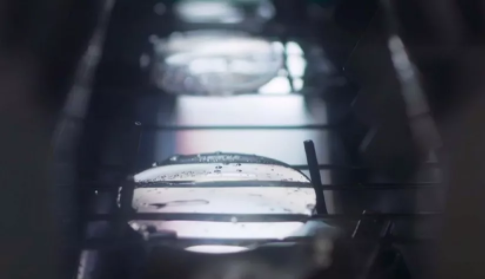

將配置好經過預聚合達到一定粘度的原料，采用手工或者機械的方法注入到已組裝好的模具中。

澆注時以充滿、不溢出和無氣泡為準，然后在注入孔塞上密封塞。

不同鏡片的澆注壓力等略有不同。

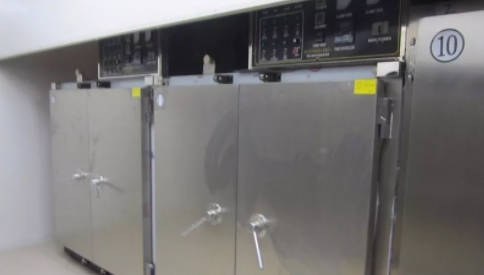

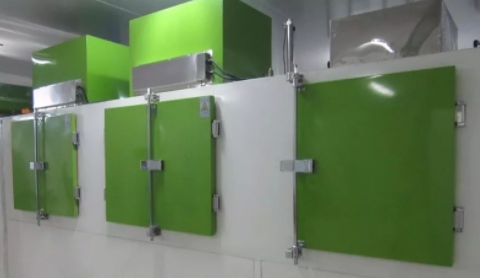

將充填好的模具送到固化爐中加熱，固化溫度控制在20~90℃的范圍，總用時約20個小時。

不同規格的鏡片按照不同的固化曲線和控制程序進行加熱，固化時間也存在差異。

一次固化分為兩個主要階段：一個為前期從液體到凝膠態到固態的凝固過程，一個是后期消除固體內部?jī)?nèi)應力的過程。消除內應力在一次固化中占的時間比重較大。

▌內應力對鏡片的影響：

內應力就是鏡片內部受力不均，可能導致鏡片發生一定的變形，或者在裝配割邊時產生崩邊現象。

一次固化后的半制品形態像“三明治”，兩側是玻璃模具，中間為透明的樹脂鏡片，將其送至離型臺，用特定的工具分離開來。

最后把鏡片和模具分別送去修邊和清洗。

開模后模具的處理：將分離后的模具和密封圈回收（大部分膠圈需粉碎并再次注塑成型使用），送至清洗、烘干、檢驗、再組裝，循環使用。

▌模具清洗：

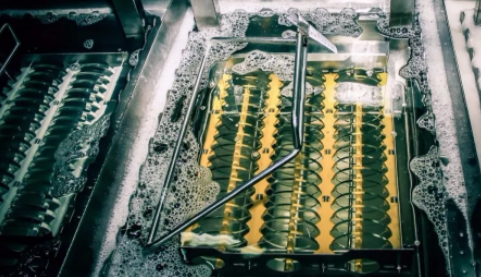

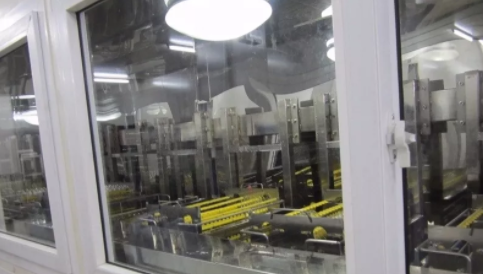

對模具的清洗和保護也很關鍵，模具的清洗有一條專門的流水線，清洗包括堿性清洗液、表面活性劑、純水等19個超聲波清洗槽。

▌模具烘干：

模具清洗后，還需脫水烘干，清洗設備和烘干設備是相連的，烘干溫度為50~60°C。

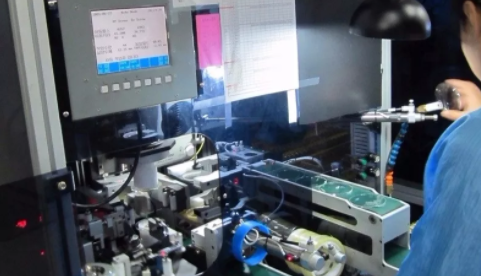

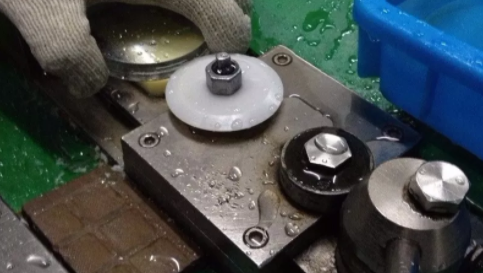

從模具中取出的鏡片是“毛邊”的，需在自動修邊機上進行修邊處理，使鏡片直徑達到設計要求，并使邊緣變得光滑、美觀。

▌二種情況下可不進行修邊處理：

① 固化程度較高，邊緣厚度較小的遠視或平光鏡片，由于修邊時容易產生“崩邊”現象，反而影響美觀。

② 模具、密封圈精度很高，固化離型后的鏡片邊緣尺寸很理想且美觀，也沒必要修邊。

修邊后的鏡片表面由于存在未反應的樹脂原料和磨削下來的固體粉末，因而必須進行清洗。

清洗液用特殊溶液經過稀釋配制而成，具有強力去除鏡片表面未完全反應殘留物和車邊后粉屑的能力。一般情況下需進行多次清洗，大約有19個清洗槽。

最后酸堿中和至中性，脫水、烘干不留任何痕跡。

二次固化，為熱固化，也稱后固化，通常為90~120度，兩個小時。

二次固化的目的，除了進一步消除內應力以外，還可對鏡片表面進行修整，對第一次固化后存在表面凹痕的鏡片將起到“流平”作用；同時，也對鏡片起到一定的加硬作用。

二次固化后的鏡片稱為“基片”。

按企業執行的基片檢驗標準，對基片進行質量檢驗并分類。檢驗項目包括光學指標，如球鏡度、柱鏡度、棱鏡度及霍光等；幾何指標，如彎度、中心及邊沿厚度、子鏡度大小等；物理指標，如成型及應力殘留、硬度、透光率等；以及表面指標，如雜質、劃傷、氣泡。

通常光學質量和表面質量為全檢，根據相關標準利用相應設備或肉眼對每一片鏡片進行判定。幾何質量根據員工經驗進行抽檢，物理質量通常按一定比例進行抽檢，這兩項也都是由人工完成的。

檢驗合格的鏡片置入鏡片架并浸在加硬液中，以一定的速度提升鏡片架或下沉加硬槽，使鏡片表面涂覆一層一定厚度的均勻的加硬液，然后放入預固化通道進行預固化。

對預固化后的鏡片，逐一進行檢驗。此時，由于加硬液尚未完全固化，檢驗操作中極其容易出現印痕，所以會采用在架檢驗法。

一檢不合格的鏡片，須返回預處理處；合格的鏡片，凹面向下平放在固化盤上，依次送入固化爐（箱）中。

根據不同的鏡片和加硬液性能，對固化爐加硬固化（三次固化）的時間和溫度做針對性的調整和控制。

固化后的鏡片，再送入烘箱進行烘干處理。

鏡片徹底烘干很重要，因?yàn)槲⒘克值拇嬖趯?duì)鏡片膜層牢固度的影響很大；同時，干燥過程有利于消除內應力。

據設定好的真空度、不同折射率膜材組合、離子槍程序及頂膜材料，通過光學膜厚儀或晶控膜厚計控制不同膜材的膜層厚度，進行真空鍍膜。

調整膜層厚度對應的光波波長，可以控制不同鍍膜層的色澤；鍍膜后鏡片呈現的顏色，就是鏡片表面反射光的顏色，膜層本身是無色透明的。

鏡片鍍膜在真空鍍膜機內進行。

▌決定鏡片膜層顏色的因素：

不同膜材的膜層厚度。

▌決定鏡片膜層牢固度的因素：

鏡片預烘情況、真空度、首層膜層、充氧量、膜材及真空室雜質情況、真空室溫度以及膜層數等。

▌決定膜層硬度的主要因素：

頂膜的材料及處理情況。

按企業執行的鍍膜眼鏡片檢驗標準，對膜層進行質量檢驗。主檢鏡片表面的膜層是否均勻、透光率、膜層牢固度、膜色一致性、有無脫膜現象等。部分產品還應根據客戶要求檢測膜層韌性、抗酸堿性等。
